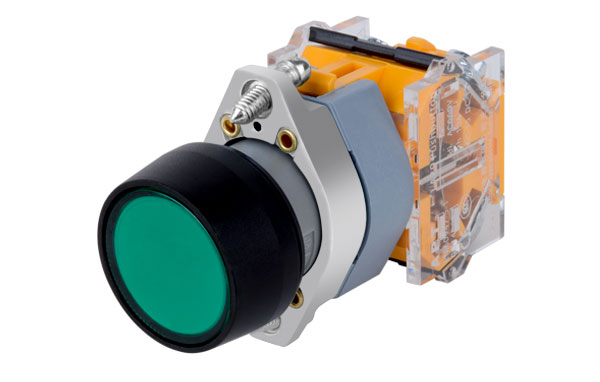

APT/西门子LA39-A系列按钮参数说明
LA39按钮结构新颖，外形美观，品种齐全，可以为工业自动化、医疗器械、电力、机械、通讯、运输、冶金、化工等行业客户提供解决方案和高品质、高性能、高可靠性的控制元件。
重要参数：
额定绝缘电压：AC660V
约定发热电流：10A
电气寿命：≥60万次
额定电流：快动型AC-15 220V/2.5A、380V/1.5A、660V/0.8A
DC-13 24V/3.6A 、48V/1.8A、110V/0.8A、220V/0.4A、440V/0.2A
慢动型 AC-15 220V/6A、380V/4A、660V/2A
DC-13 24V/6A 、48V/3A、110V/1A、220V/0.5A、440V/0.25A
金属操动头坚固，特别适用于对操作频繁，震动强度大的机械行业应用。安装孔径φ22.5mm；
客户可根据需要选择触点组合方式，多六付触点，采用弹片式动作机构，具有触点自洁功能，接触可靠；
规格齐全，有复位按钮、自锁按钮、带灯按钮、蘑菇钮、旋钮、钥匙钮、急停钮等。
五种安装方式：防松动的斜式螺钉安装、节约安装空间的直式螺钉安装、带紧固螺钉和不带紧固螺钉简易的螺帽安装、快速方便的单手安装；
带灯按钮发光体采用纯色亮LED，光亮度大于100cd/m2；
一般钮机械寿命大于300万次，带灯按钮的连续发光寿命大于10万小时；
根据客户操作指示的要求，可配置符号片或标牌框；
额定绝缘电压：AC660V
工频耐受电压：AC1890V 50Hz .5s
约定发热电流：10A
机械寿命：一般钮、蘑菇钮300万次
旋钮30万次
自锁钮10万次
钥匙钮、紧停钮5万次
电气寿命：≥60万次
环境温度：-25℃～55℃
储存温度：-30℃～70℃
动作频率：1200次/1小时
产品认证：CCC、CE、RoHS
符合标准：IEC 60947 / GB 14048.5
防护等级：
A型头部：除ZY（钥匙急停钮）、ZL（推拉急停钮）、Y/YS（钥匙钮）、Z1/Z2/Z3（急停钮）、TCY（推进操作钥匙钮）IP40外，其余型号IP54
B型头部：IP40
C型头部：IP54
LA39-A/B平头圆钮可配F17实现IP67
安装地点的海拔：不超过 2000米
APT/西门子LA39-A系列按钮型号略表
|
型号 |
型号 |
型号 |
型号 |
|
LA39-A1-01M/y |
LA39-A1-20DS99/g23 |
LA39-A1-01T/r |
LA39-A1-30YS/ao |
|
LA39-A1-20/w-TH |
LA39-A1-11MD/r26 |
LA39-A1-22XD/w21 |
LA39-A1-30Z/r |
|
LA39-A1-20DS99/g31 |
LA39-A1-22/w-LX |
LA39-A1-02CXS/kffu |
LA39-A1-31/g |
|
LA39-A1-20MTD/w23 |
LA39-A1-01MT/y |
LA39-A1-22CX/k-TH |
LA39-A1-31/r |
|
LA39-A1-20D/g26-LX |
LA39-A1-20D/w28 |
LA39-A1-11MT/r-60 |
LA39-A1-31CXS/k |
|
LA39-A1-10DS99/y21 |
LA39-A1-02M/r-TH |
LA39-A1-10TD/b31 |
LA39-A1-31D/g31 |
|
LA39-A1-11F/k |
LA39-A1-20DS99/r31 |
LA39-A1-20MD/r23 |
LA39-A1-31D/r31 |
|
LA39-A1-22XF/g |
LA39-A1-11RD/rg23 |
LA39-A1-01/y-LX |
LA39-A1-31X/g |
|
LA39-A1-01T/r-TH |
LA39-A1-20XSD/g21 |
LA39-A1-11DF/r23 |
LA39-A1-31X/k |
|
LA39-A1-111XS/k-TH |
LA39-A1-01M/g |
LA39-A1-10DS99/r23 |
LA39-A1-31X/r |
|
LA39-A1-01D/y31 |
LA39-A1-20MD/y23 |
LA39-A1-01MTD/r31 |
LA39-A1-31XS/k |
|
LA39-A1-20MD/g23 |
LA39-A1-10CX/k-TH |
LA39-A1-02MTD/r31 |
LA39-A1-31Y/a |
|
LA39-A1-20S99/r |
LA39-A1-111CXS/k-TH |
LA39-A1-11XSD/w23ffu |
LA39-A1-31Z/r |
|
LA39-A1-10DS99/r21 |
LA39-A1-20D/g31-DK |
LA39-A1-22CXF/k-TH |
LA39-A1-32S33/y |
|
LA39-A1-22CXS/gffu |
LA39-A1-20MTD/y23 |
LA39-A1-11RD/rg26 |
LA39-A1-32X/k |
|
LA39-A1-11MD/r21 |
LA39-A1-11F/w |
LA39-A1-20DS99/w26 |
LA39-A1-33CX/k |
|
LA39-A1-20DF/r31 |
LA39-A1-10M/r-60 |
LA39-A1-10MT/g |
LA39-A1-33CXS/k |
|
LA39-A1-11DF/r21 |
LA39-A1-11S99/w |
LA39-A1-20D/r21 |
LA39-A1-33TD/g23 |
|
LA39-A1-11DF/y31 |
LA39-A1-10DS99/g23 |
LA39-A1-11F/y |
LA39-A1-33X/g |
|
LA39-A1-10DS99/r31-TH |
LA39-A1-01T/w-TH |
LA39-A1-01T/b |
LA39-A1-33X/k |
|
LA39-A1-20T/r-TH |
LA39-A1-10MT/g-60 |
LA39-A1-10DS99/b21 |
LA39-A1-33X/k-LX |
|
LA39-A1-20D/w23-TH |
LA39-A1-11M/y-60 |
LA39-A1-22D/b31-TH |
LA39-A1-33XS/k |
|
LA39-A1-01T/k-JW |
LA39-A1-20T/g-JW |
LA39-A1-22/y-TH |
LA39-A1-33XS/k-TH |
|
LA39-A1-22XD/g23 |
LA39-A1-20D/r21-LX |
LA39-A1-10S99/r-LX |
LA39-A1-33Z/r |
|
LA39-A1-20/y-LX |
LA39-A1-20MT/g |
LA39-A1-20M/y-60 |
LA39-A1-40/g |
|
LA39-A1-10TD/g26 |
LA39-A1-11F/b |
LA39-A1-01MTD/r23 |
LA39-A1-40/g-TH |
|
LA39-A1-02D/r32 |
LA39-A1-10DS99/w21 |
LA39-A1-10DS99/g31-TH |
LA39-A1-40/k |
|
LA39-A1-20DS99/g32 |
LA39-A1-20D/g21-JW |
LA39-A1-11S99/y |
LA39-A1-40/r |
|
LA39-A1-11MTD/r26 |
LA39-A1-20D/g32-TH |
LA39-A1-20Z/r-TH |
LA39-A1-40/w |
|
LA39-A1-22CX/k-JW |
LA39-A1-11F/w-TH |
LA39-A1-20MD/w23 |
LA39-A1-02/k-LX |
|
LA39-A1-01MTD/r26 |
LA39-A1-10MD/y31 |
LA39-A1-10DS99/r31 |
LA39-A1-20D/r31-DK |
|
LA39-A1-20DS99/w26-JW |
LA39-A1-22D/b31 |
LA39-A1-11DF/r23-TH |
LA39-A1-30Y/a |
|
LA39-A1-10YS/aaoau |
LA39-A1-01TD/y26 |
LA39-A3-20TD/y23 |
LA39-A1-10T/w-JW |
|
LA39-A1-01MT/g |
LA39-A1-10S99/g-LX |
LA39-A1-11CXF/b |
LA39-A1-20T/g-TH |
|
LA39-A1-10DS99/g21 |
LA39-A1-11MD/g26 |
LA39-A1-11/b |
LA39-A1-30XSD/g31 |
|
LA39-A1-11S99/b |
LA39-A1-20D/y32 |
LA39-A1-30XS/kffu |
|
|
LA39-A1-11T/w |
LA39-A1-20M/r-60 |
LA39-A1-30XS/k-TH |
