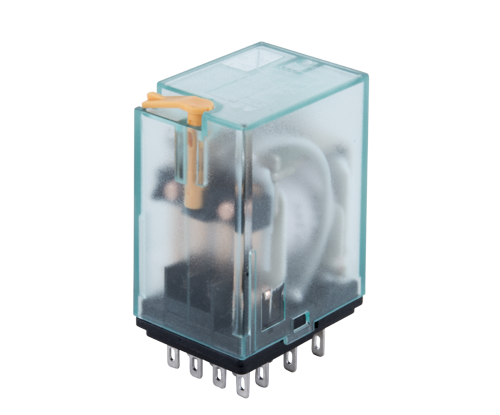

APT/西门子ZY4小型继电器介绍
ZY4系列小型控制继电器是本公司自主研发的产品，该产品结构紧凑、外观美观、品种丰富，线圈控制电压规格齐全，备有多种安装方式可供选择。在自定控制电路中起控制与隔离作用的执行部件，是一种可以低电压、小电流来控制大电流、高电压的自动开关。
规格多样，带指示灯、带手动测试按钮、带浪涌抑制回路等功能
APT/西门子ZY4小型继电器产品特点
线圈控制电压DC6V-220V，AC6V-240V(50/60HZ)
导轨式配有多种适配插座
LED指示灯，直流为绿色，交流为红色
照明部分面积大，状态易确认
测试按钮功能，便于调试、维护
APT/西门子ZY4小型继电器相关技术参数
约定发热电流：3A
额定绝缘电压：250V
线圈大工作电压：110%Us
动作时间：≤20ms
释放时间：≤30ms
触点切换放时间：≥ 0.15ms
触点接触电阻：≤50mΩ
绝缘电阻：≥100MΩ
操作频率：≤30次/分钟
耐振动：10～55Hz，复振幅1.0mm，1min
耐冲击：20m/s2,11ms
环境温度：-5℃～+40℃
电气寿命：2×105次
机械寿命：AC：2×107次 DC：2×107次
触点容量：阻性负载 DC30V/3A AC240V/3A
感性负载 DC30V/0.5A AC240V/0.5A
APT/西门子ZY4小型继电器相关重要参数
约定发热电流：3A
额定绝缘电压：250V
触点容量：阻性负载 DC30V/3A AC240V/3A
感性负载 DC30V/0.5A AC240V/0.5A
APT/西门子ZY4小型继电器型号一览
|
型号 |
型号 |
型号 |
型号 |
|
ZY4N-JCRAC220V |
ZY4N-JAC12V |
ZY4-J02DC110V |
ZY4-J02D2DC110V |
|
ZY4-JDC48V |
ZY4N-JAC110V |
ZY4-J02DC24V |
ZY4-J02AC36V |
|
ZY4N-J02AC24V |
ZY4N-J02DC6V |
ZY4-J02DC48V |
ZY4-J02AC240V |
|
ZY4N-J02AC48V |
ZY4N-J02DC48V |
ZY4-JAC110V |
ZY4-J02AC220V |
|
ZY4N-J02D2DC6V |
ZY4N-J02DC36V |
ZY4-JAC24V |
ZY4-J02AC110V |
|
ZY4N-J02DC12V |
ZY4N-J02DC24V |
ZY4-JAC48V |
ZY4-JDC24V |
|
ZY4N-JAC240V |
ZY4N-J02DC110V |
ZY4-JD2DC12V |
ZY4N-JDC220V |
|
ZY4N-JD2DC24V |
ZY4N-J02D2DC48V |
ZY4-JD2DC36V |
ZY4-JAC220V-MTO |
|
ZY4N-JDC24V |
ZY4N-J02D2DC36V |
ZY4-JD2DC6V |
ZY4N-JAC220V-MTO |
|
ZY4N-JDC6V |
ZY4N-J02D2DC24V |
ZY4-JDC12V |
ZY4-JDC220V |
|
ZY4N-JDC48V |
ZY4N-J02D2DC12V |
ZY4-JDC110V |
ZY4-JAC110V-MTO |
|
ZY4N-JDC36V |
ZY4N-J02D2DC110V |
ZY4-JD2DC48V |
ZY4N-JDC24V-MTO |
|
ZY4N-JDC12V |
ZY4N-J02AC36V |
ZY4-JD2DC24V |
ZY4N-JAC110V-MTO |
|
ZY4N-JDC125V |
ZY4N-J02AC240V |
ZY4-JD2DC110V |
ZY4-JDC24V-MTO |
|
ZY4N-JDC110V |
ZY4N-J02AC220V |
ZY4-JAC36V |
ZY4N-JDC110V-MTO |
|
ZY4N-JD2DC6V |
ZY4N-J02AC12V |
ZY4-JAC240V |
ZY4-JDC125V |
|
ZY4N-JD2DC48V |
ZY4N-J02AC110V |
ZY4-JAC220V |
ZY4N-JAC230V |
|
ZY4N-JD2DC36V |
ZY4-JDC6V |
ZY4-JAC12V |
ZY4-JAC125V |
|
ZY4N-JD2DC12V |
ZY4-JDC36V |
ZY4-J02DC6V |
ZY4N-JD2DC220V |
|
ZY4N-JD2DC110V |
ZY4-J02AC12V |
ZY4-J02DC36V |
ZY4N-JAC230V-EP |
|
ZY4N-JAC48V |
ZY4-J02AC24V |
ZY4-J02DC12V |
ZY4N-JAC220V-EP |
|
ZY4N-JAC36V |
ZY4-J02AC48V |
ZY4-J02D2DC6V |
|
|
ZY4N-JAC24V |
ZY4-J02D2DC24V |
ZY4-J02D2DC36V |
|
|
ZY4N-JAC220V |
ZY4-J02D2DC48V |
ZY4-J02D2DC12V |
